TOPIC 5 : Low-Frequency Capacitive Coupling Model



 Low-Frequency Capacitive Coupling Model

  1. Capacitive Coupling at Low Frequencies

    • When the condition 1ωC12≫R2\frac{1}{\omega C_{12}} \gg R_2 holds, capacitive coupling can be modeled as a current source.

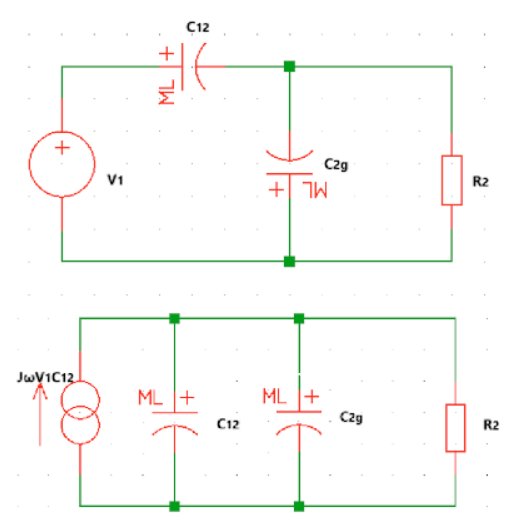

  2. Equivalent Circuit Model

    • The initial circuit includes a coupling capacitance C12C_{12}, a ground capacitance C2gC_{2g}, and a load resistance R2R_2
    • This model can be simplified by considering the capacitive divider effect.

  3. Further Approximation

    • In many cases, if 1ω(C12+C2g)≫R2\frac{1}{\omega (C_{12} + C_{2g})} \gg R_2holds, the circuit can be reduced to a current source proportional to the capacitive coupling C12C_{12}, injecting current into the second circuit.
    4. Practical Implications
  • At low frequencies, the electric-field coupling is effectively represented by a current source.
  • The amplitude of the coupled current is proportional to the interwire capacitance C12C_{12}.
  • This approximation simplifies analysis and provides insight into low-frequency capacitive interference in circuits.

Mô Hình Ghép Điện Dung Tần Số Thấp

        1. Ghép Điện Dung ở Tần Số Thấp


  • Khi điều kiện 1ωC12≫R2\frac{1}{\omega C_{12}} \gg R_2được thỏa mãn, ghép điện dung có thể được mô hình hóa như một nguồn dòng.

  1. Mô Hình Mạch Tương Đương

    • Mạch ban đầu bao gồm điện dung ghép nối C12C_{12}, điện dung xuống đất C2gC_{2g}, và trở kháng tải R2R_2
    • Mô hình này có thể được đơn giản hóa bằng cách xem xét hiệu ứng của bộ chia điện dung.

  2. Xấp Xỉ Hơn Nữa

    • Trong nhiều trường hợp, nếu 1ω(C12+C2g)≫R2\frac{1}{\omega (C_{12} + C_{2g})} \gg R_2 thì mạch có thể được giản lược thành một nguồn dòng tỷ lệ với điện dung ghép nối C12C_{12}, cung cấp dòng điện vào mạch thứ hai.

  3. Ứng Dụng Thực Tế

    • Ở tần số thấp, ghép trường điện có thể được biểu diễn hiệu quả bằng một nguồn dòng.
    • Biên độ của dòng điện ghép phụ thuộc vào điện dung tương hỗ C12C_{12}
    • Xấp xỉ này giúp đơn giản hóa phân tích và cung cấp cái nhìn sâu sắc về nhiễu điện dung tần số thấp trong mạch điện.
