EMC Debugging For LED
- Introduction
In the process of designing and manufacturing electronic devices, ensuring electromagnetic compatibility (EMC) is a key factor in ensuring that the product operates stably and does not interfere with other systems. This report presents the EMC debugging process for the product, focusing on reducing radiated emissions and improving performance through optimized design solutions and technical strategies.
- Objectives
- Identify the sources of EMI caused by radiated emissions.
- Evaluate the emission levels of the product according to EMC standards (CISPR 15/EN 55015).
- Implement corrective measures to reduce emissions, thereby improving the stability and performance of the product.
- Methodology
3.1. Test Setup:
- The test is conducted in an anechoic chamber to eliminate external interference.
- Frequency range: 30 MHz to 1 GHz.
- The Equipment Under Test (EUT) is placed on a wooden panel at a height of 0.8 m from the floor, with the measurement distance from the antenna to the EUT being 3m, 10m, or 30m depending on the applicable standard.
3.2. Measurement and Analysis:
- A spectrum analyzer and measurement antenna are used to collect radiated emission data.
- The collected data is compared with the radiated emission limits according to CISPR 15 for lighting equipment.
After performing the radiated emission test in the frequency range of 30 MHz - 1 GHz:
Initial data collected :
LED driver circuitSchematic diagram
3.3. Implementation of Corrective Solutions:
- Initially, we identify the areas where high levels of noise are likely to occur.
High noise levels may occur at the Input, Output, or the switching IC areas (areas 1, 2, or 3).
To determine which area exhibits high noise that needs to be addressed, you should prepare the following equipment:
- Spectrum analyzer or Oscilloscope.
2. Near-field magnetic probe.
Check by connecting the probe to the Spectrum Analyzer to identify the area with the strongest noise activity.
After probing the suspected areas, we found that the strongest noise pulses occur at the switching IC.
4. Các trường hợp gỡ lỗi thực tế
TH 0 : Mạch ban đầu của nhà sản xuất

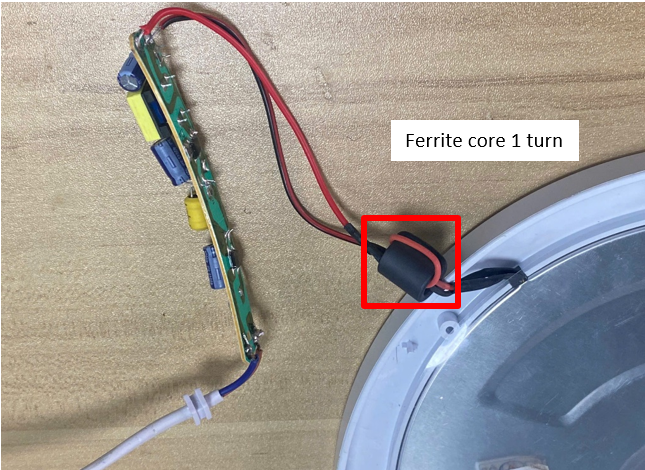

ReferenceTest resultCase 1: Adding a Ferrite Core (1 turn) at the Output of the Driver Circuit

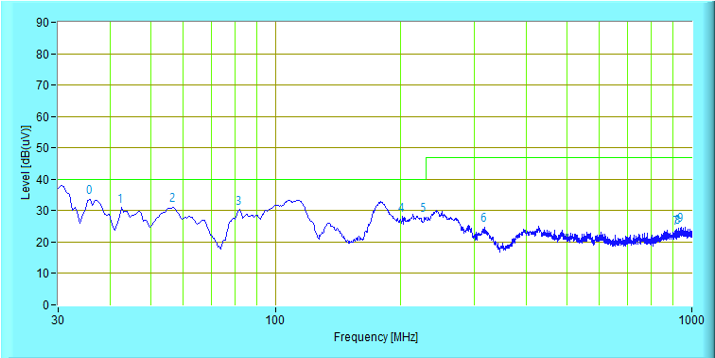

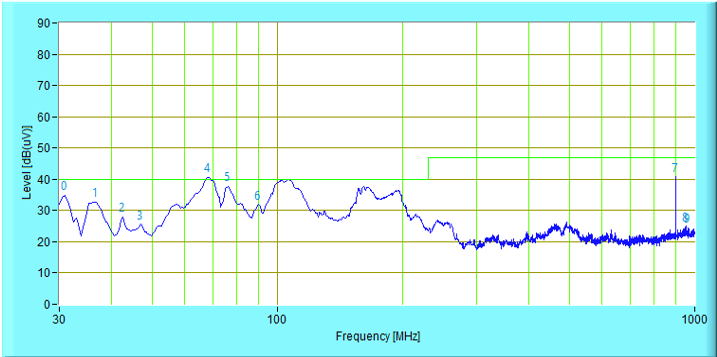

Test result

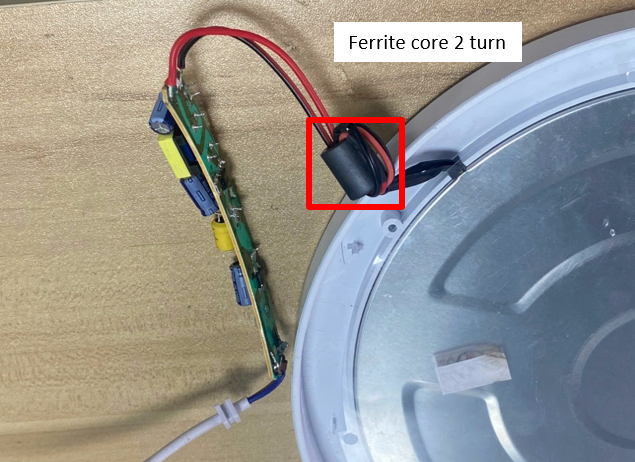

Case 2: Adding a Ferrite Core (2 turns) at the Output of the Driver Circuit

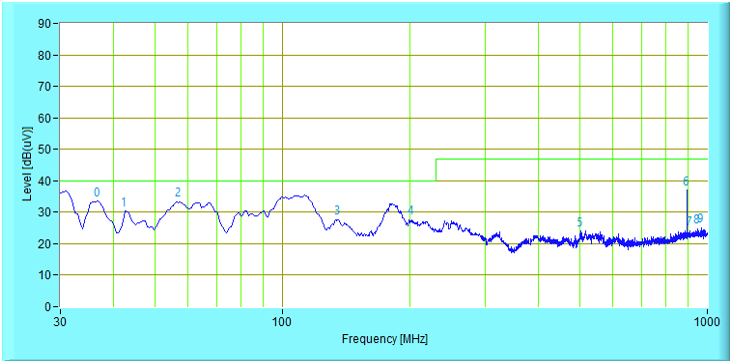

Test result
Case 3: Adding Ferrite Cores at both the Input and Output of the Driver Circuit
Test resultCase 4: Adding a 2200 pF Capacitor at the Output of the Driver
Test resultCase 5: Adding a Snubber Capacitor at the Diode connected to the Switching IC
Test result
5. Evaluation and Conclusion
Evaluation:
After testing the five cases, the following conclusions were drawn:
Case 4: The product did not pass the test.
Cases 1, 2, 3, and 5: The test results met the EMC limits, with noise levels below the required thresholds. However: Cases 1, 2, and 3: Although effective, the use of ferrite cores increased both cost and space requirements.Case 5: Using ony snubber capacitor provided the most cost-effective solution with optimal performance.
Decision: We chose Case 5 as the final solution.
Conclusion:
By combining modern design strategies and technical solutions, the EMC debugging process achieved positive results, ensuring the product operates stably and complies with international standards. This process not only enhances performance but also offers opportunities to optimize designs for future projects.
This report was compiled by the GCL HCM Engineering Team to share practical experience and knowledge in EMC debugging.
If you want to learn more or receive useful technical tips, please contact us for free consultation and resources.
Or click the link below to explore other methods for reducing radiated emissions:
If you find this article helpful, please SHARE and leave a COMMENT — your feedback motivates us to continue delivering valuable content!
Thank you for your support!
— GCL HCM
Contact information:
EMC Team
Telephone : 035 751 50 79 - 098 546 68 50
Email : khuongpham747@gmail.com - dangnghia06@gmail.com
Company: EMC Debugging Center - GCL HCM
