TOPIC 3 : CAPACITIVE COUPLING

Electric Field Coupling in EMC

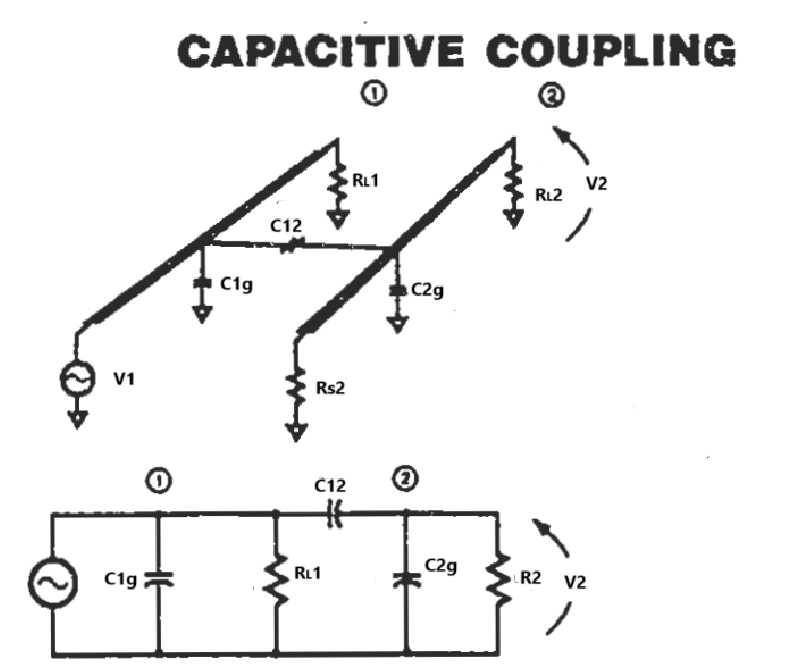

  1. Two-Conductor Model


    Consider two conductors:

    • The first conductor carries a voltage V₁.
    • The second conductor is connected to a load with impedance R₂ and has a voltage V₂.

    Each conductor has a parasitic capacitance to ground, denoted as C₁g and C₂g. In addition, there is mutual capacitance C₁₂ between the two conductors, which causes capacitive coupling.2

  2. Mechanism of Capacitive Coupling
    When there is a voltage difference between the two conductors, an electric field is formed. The electric field lines connecting the first conductor to the second conductor create mutual capacitance C₁₂, allowing part of the signal from V₁ to couple to V₂.

    In an ideal scenario without crosstalk, V₂ would not be influenced by V₁. However, in reality, the existence of C₁₂ leads to unintended signal transfer between the conductors.

  3. Impact of Load Impedance



    The level of coupling depends on both the value of C₁₂ and the impedance of the receiving circuit. The higher the impedance R₂, the greater the voltage developed across it due to capacitive coupling.

    At lower frequencies, the impact of capacitive coupling can be minimized by reducing the impedance of the receiving circuit. This technique helps suppress unwanted electric field coupling in practical EMC designs.

  4. Conclusion
    Understanding capacitive coupling is essential for optimizing PCB layout and circuit design. By controlling parasitic capacitance and adjusting circuit impedance, engineers can effectively mitigate unwanted electric field coupling and improve signal integrity.

-----------------------------------------------------------------------------------------------------------------------------

Ghép nối trường điện trong EMC

  1. Mô hình hai dây dẫn
    Xét hai dây dẫn:

    • Dây thứ nhất mang điện áp V₁.
    • Dây thứ hai nối với tải có trở kháng R₂ và có điện áp V₂.

    Mỗi dây dẫn đều có điện dung ký sinh với mặt đất, lần lượt là C₁g và C₂g. Giữa hai dây còn tồn tại điện dung hỗ cảm C₁₂, chính yếu tố này tạo ra sự ghép nối điện dung giữa hai dây.

  2. Cơ chế ghép nối điện dung
    Khi có chênh lệch điện áp giữa hai dây dẫn, một trường điện được hình thành. Các đường sức điện nối từ dây thứ nhất sang dây thứ hai tạo ra một điện dung tương hỗ C₁₂, làm cho tín hiệu từ V₁ có thể ảnh hưởng đến V₂.

    Trong điều kiện lý tưởng không có hiện tượng nhiễu xuyên âm (crosstalk), V₂ sẽ không chịu ảnh hưởng từ V₁. Tuy nhiên, trên thực tế, sự tồn tại của C₁₂ dẫn đến hiện tượng truyền tín hiệu không mong muốn giữa hai dây dẫn.

  3. Ảnh hưởng của trở kháng tải


    Mức độ ghép nối phụ thuộc vào cả giá trị của C₁₂ và trở kháng của mạch tiếp nhận. Khi trở kháng R₂ càng cao, điện áp xuất hiện do ghép nối điện dung càng lớn.

    Ở tần số thấp, tác động của ghép nối điện dung có thể được giảm thiểu bằng cách giảm trở kháng của mạch tiếp nhận. Đây là một kỹ thuật hữu ích để hạn chế ghép nối trường điện trong thiết kế EMC thực tế.

  4. Kết luận
    Hiểu rõ về ghép nối điện dung giúp tối ưu hóa bố trí PCB và thiết kế mạch. Bằng cách kiểm soát điện dung ký sinh và điều chỉnh trở kháng mạch, kỹ sư có thể giảm thiểu nhiễu điện trường không mong muốn và cải thiện tính toàn vẹn tín hiệu.
