Demo Project 5 : Debugging Conducted Susceptibility For Fire Alarm System



EMC DEBUGGING CONDUCTED SUSCEPTIBILITY FOR FIRE ALARM SYSTEM

 1. Introduction

In the development and deployment of fire alarm systems, ensuring electromagnetic compatibility (EMC) is crucial to maintain system reliability and prevent malfunction due to external electromagnetic interference. Conducted Susceptibility (CS) testing evaluates a system’s ability to withstand RF disturbances conducted through power or signal lines, ensuring uninterrupted operation in real-world environments.

This report outlines debugging techniques for CS failures, aiming to identify root causes and implement effective mitigation strategies to enhance the electromagnetic immunity of fire alarm systems.

2. Objectives

  • Identify noise coupling mechanisms leading to CS test failures.
  • Evaluate the system’s immunity performance under IEC 61000-4-6 conducted disturbance tests.
  • Implement design and shielding optimizations to improve noise resilience.

3. Methodology

3.1. Test Environment Setup:

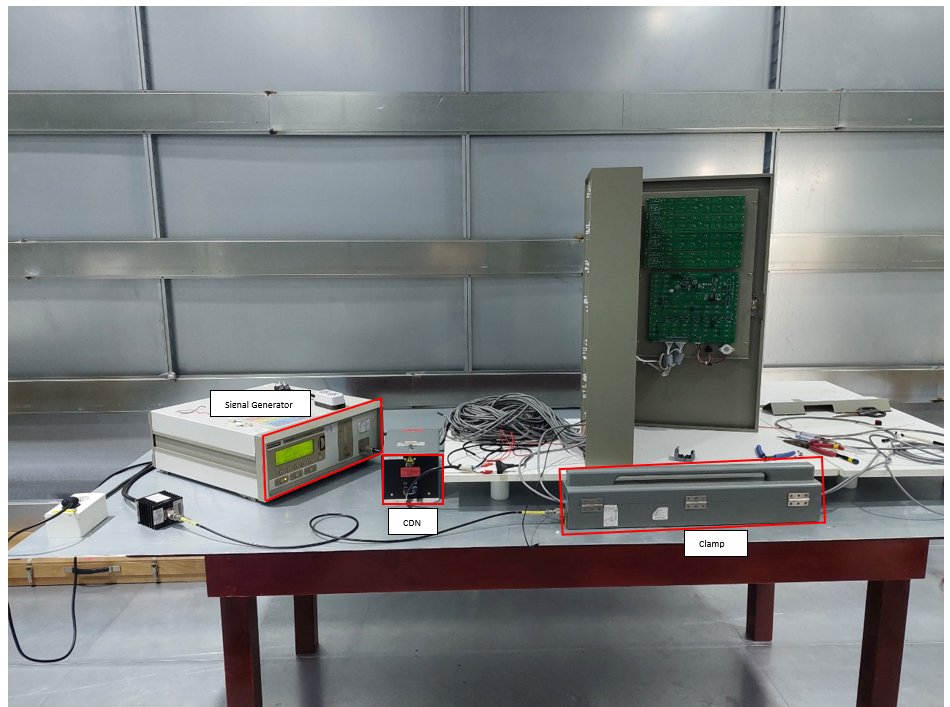

  • The CS test is conducted in accordance with IEC 61000-4-6, applying RF disturbances to the power and signal lines of the fire alarm system.

    • Frequency range: 150 kHz – 80 MHz.
    • Injection method: CDN (Coupling Decoupling Network) for power lines, and current injection clamps for signal lines.
    • Test levels: 1V, 3V, 10V depending on compliance requirements.

3.2. Measurement and Analysis:

  • Signal Injection: RF disturbances are injected into AC/DC power lines and communication cables.
  • System Monitoring: Fire alarm sensors and control units are observed for malfunction, false alarms, or communication loss.

  • Failure Identification: If the system triggers unintended alarms or loses communication, the failure mode is documented for debugging.
4. Debugging and Mitigation Strategies:

4.1. Identifying Susceptibility Points
  • Power Supply Susceptibility: Noise propagating through AC/DC power lines can cause voltage fluctuations or disrupt microcontroller operation.
  • Communication Line Susceptibility: Fire alarm systems often use RS-485, CAN, or Ethernet, which are vulnerable to RF coupling.
  • PCB-Level Susceptibility: High-impedance traces and poor grounding increase the risk of unintended noise pickup.
4.2. Mitigation Techniques


5. Evaluation and Conclusion

Evaluation:

After testing three different improvement solutions, the results indicate that:

  • Solutions helped the system meet the immunity requirements of IEC 61000-4-6.

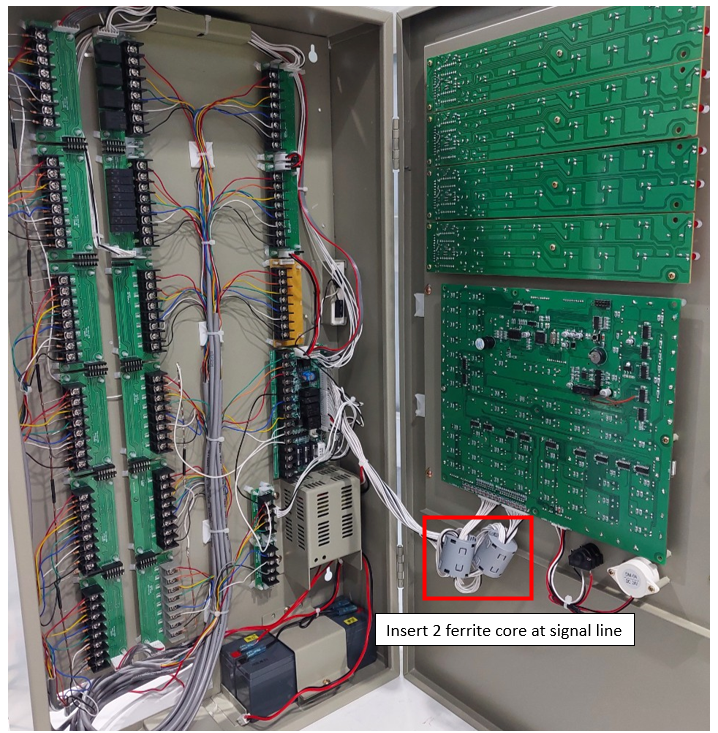

  • By adding a ferrite core to the signal cable, no errors were observed on the EUT during testing, and the results met the standard requirements.

Conclusion:

By integrating advanced design techniques and modern protection methods, the EMC debugging process has delivered positive results, ensuring the stability of the fire alarm system and full compliance with international EMC standards. Beyond improving operational performance, this process also helps optimize future product designs.

This report has been compiled by the GCL HCM engineering team to share expertise and technical solutions in troubleshooting conducted susceptibility (CS) issues for fire alarm systems.

If you are interested in more optimized solutions or need EMC testing consultation, feel free to contact us for free technical resources.

Or click the link below to explore more advanced techniques for reducing conducted noise in fire alarm systems:

👉 [Link]

If you find this article helpful, please SHARE and leave a COMMENT – your feedback motivates us to continue delivering valuable content.

Thank you for your support!

— GCL HCM

Contact Information:

🚀 GCL HCM – EMC Debugging Center

📞 Contact Information:

📌 EMC Team
📲 Tel: 0357515079 - 098 546 68 50
📧 Email: khuongpham747@gmail.com - dangnghia06@gmail.com
🏢 Company: EMC Debugging Center - GCL HCM

📖 References:

[1] International Special Committee on Radio Interference, CISPR 32:2015 – Electromagnetic Compatibility of Multimedia Equipment – Emission Requirements, and CISPR 35:2015 – Electromagnetic Compatibility Measurement Techniques for Multimedia Equipment, 2015.

[2] System Design and Layout Techniques for Noise Reduction in
MCU-Based Systems, Freescale Application Note, AN1259.
[3] Determining MCU Oscillator Start-up Parameters,
Freescale Application Note, AN1783.
[4] Resetting Microcontrollers During Power Transitions,
Freescale Application Note, AN1744.
[5] Resetting MCUs, Freescale Engineering Bulletin, EB413.
[6] Trends in EMC Testing of Household Appliances,
SCHAFFNER Application Note, SAN014.
[7] EMC at Component and PCB Level,
Martin O’Hara, Newnes, 1998.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
